S2700系列企业交换机

S2700（包括S2710，S2720，S2750）系列企业交换机（以下简称S2700）是华为公司推出的新一代绿色节能的智能百兆以太接入交换机。

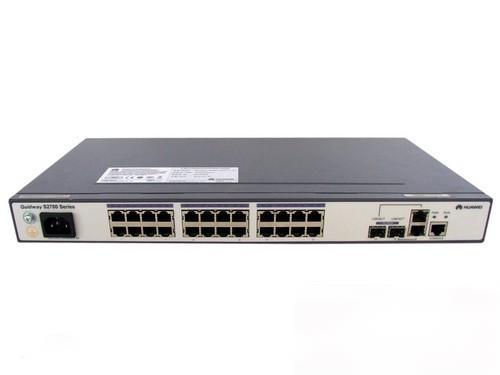

产品型号和外观

产品外观描述
S2700-9TP-SI-ACS2700-9TP-EI-ACS2700-9TP-EI-DC8 个 10/100Base-TX 以太网端口，1 个 10/100/1000Base-T 以太网端口，1 个复用的千兆Combo SFPEI 版本提供交流供电和直流供电两种机型，SI 版本提供交流供电机型转发性能：2.7Mpps交换容量：32Gbps
S2700-9TP-PWR-EI8 个 10/100Base-TX 以太网端口，1 个 10/100/1000Base-T 以太网端口，1 个复用的千兆Combo SFP交流供电，支持PoE+转发性能：2.7Mpps交换容量：32Gbps
S2700-18TP-SI-ACS2700-18TP-EI-AC16 个 10/100Base-TX 以太网端口，2 个 10/100/1000Base-T 以太网端口，2 个复用的千兆Combo SFP交流供电转发性能：5.4Mpps交换容量：32Gbps
S2700-26TP-SI-ACS2700-26TP-EI-AC24 个 10/100Base-TX 以太网端口，2 个 10/100/1000Base-T 以太网端口，2 个复用的千兆Combo SFPEI 版本提供交流供电机型，SI 版本提供交流机型转发性能：6.6Mpps交换容量：32Gbps

S2700-26TP-PWR-EI		24 个 10/100Base-TX 以太网端口 2 个 10/100/1000Base-T 以太网端口，2 个复用的千兆Combo SFP交流供电，支持PoE+转发性能：6.6Mpps交换容量：32Gbps
S2710-52P-SI-AC48 个 10/100Base-TX 以太网端口，4 个千兆SFP交流供电转发性能：17.7Mpps交换容量：32Gbps
S2700-52P-EI-AC48 个 10/100Base-TX 以太网端口，4 个千兆SFP交流供电转发性能：17.7Mpps交换容量：32Gbps
S2750-20TP-PWR-EI-AC16 个 10/100Base-TX 以太网端口，4 个千兆SFP，2 个复用的千兆10/100/1000Base-T 以太网端口Combo交流供电，支持PoE+转发性能：12.9Mpps交换容量：64Gbps
S2750-28TP-EI-AC24 个 10/100Base-TX 以太网端口，4 个千兆 SFP，2 个复用的千兆10/100/1000Base-T 以太网端口Combo交流供电转发性能：14.1Mpps交换容量：64Gbps
S2750-28TP-PWR-EI-AC24 个 10/100Base-TX 以太网端口，4 个千兆SFP，2 个复用的千兆10/100/1000Base-T 以太网端口Combo交流供电，支持PoE+转发性能：14.1Mpps交换容量：64Gbps
S2751-28TP-PWR-EI-AC24 个 10/100Base-TX 以太网端口，4 个千兆SFP，2 个复用的千兆10/100/1000Base-T 以太网端口Combo交流供电，支持PoE+转发性能：14.1Mpps交换容量：64Gbps
S2720-28TP-EI-AC24 个 10/100Base-TX 以太网端口，4 个千兆SFP，2 个复用的10/100/1000Base-T 以太网端口Combo交流供电转发性能：9.6Mpps交换容量：12.8Gbps

产品特性和优势

简易运维 Easy Operation

 S2700 支持华为 Easy Operation 简易运维功能。借助 Easy Operation 简易运维功能可以实现简易安装、简易配置、简易
监控和简易故障处理，大幅降低初始安装和配置成本；提高升级效率并降低工程成本；具备友好的人机界面和 Web 网管，支持
告警管理和可视化配置；支持故障设备更换免配置功能。
 S2700 采用全新 ASIC 交换芯片，支持无风扇设计，在减少机械故障点的同时免除凝露腐蚀和尘土侵害，能有效降低故障
率。

灵活的业务控制能力

 S2700-EI 支持丰富的 ACL 策略控制，特别是支持基于 VLAN 下发 ACL 规则，实现 VLAN 内多端口的灵活控制和统一资源
调度。
 S2700 支持多种 VLAN 划分方式：支持基于端口、基于 MAC 地址、基于协议、基于网段划分 VLAN，部署安全灵活，尤其
适合有移动办公需求的网络场景。
 S2700 支持 GVRP，可实现 VLAN 的动态分发、注册和传播 VLAN 属性，减少手工配置量、保证 VLAN 配置正确性，减少
因为配置不一致而导致的网络互通问题。此外，还支持 SSHv2、HWTACACS、RMON、基于端口的流量统计；支持 NQA 网络
质量分析，有利于网络规划和优化。

丰富的安全接入机制

 S2700 支持完备的 DHCP Snooping 功能，通过侦听接入用户的 MAC/IP 地址、租期、VLAN ID、接口等信息，防止 IP 报
文伪造、中间人攻击、DHCP 服务器私接等常见网络安全威胁，保障网络接入安全。
 S2700 支持基于端口的源 MAC 地址学习限制功能，有效防止攻击者变换源 MAC 地址发动攻击而产生的泛洪。S2700 支持
ARP 表限制学习功能，能防止 ARP 欺骗攻击将交换机 ARP 表项占满，保障合法用户正常接入。支持 IP Source Check 特性，防
止非法 IP 地址仿冒带来的 DOS 攻击威胁。
 S2700 支持集中式 MAC 地址认证和 802.1x 认证功能，支持 IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，
并支持用户策略（VLAN、ACL）的动态下发。

PoE 特性

 S2700 PWR 系列交换机，支持完善的 PoE 解决方案，用户可灵活配置 PoE 端口是否供电以及何时供电。可以通过配置不同
功率等级的 PoE 电源支持 PoE（Power over Ethernet）功能，即可通过网线向远端下挂设备（如 IP Phone、WLAN AP、
Security、Bluetooth AP 等）提供-48V 直流电源。作为供电方 PSE（Power Sourcing Equipment）设备，支持 IEEE802.3af
及 802.3at（PoE+）供电标准，同时兼容不符合 802.3af 及 802.3at 标准的 PD（Powered Device）设备，并支持绿色 PoE 节
电应用模式。其中 802.3at 单端口供电功率高达 30W，方便接入更大功率的终端。

丰富的可靠性机制

 S2700 支持智能堆叠 iStack 功能，能够将多台交换机通过堆叠虚拟化为一台逻辑设备来管理和使用，实现多台设备的扩
展。智能堆叠 iStack 提升交换容量、可靠性、扩展性，堆叠后的逻辑系统共用一个 IP 地址，统一配置管理，大大降低系统运维的
成本。
 S2700 不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持 SmartLink 和 RRPP（Rapid Ring Protection Protocol，快
速环网保护协议）等增强型以太技术，可以实现毫秒级链路保护倒换，保证高可靠性的网络质量。

 S2700 支持智能堆叠 iStack 功能，能够将多台交换机通过堆叠虚拟化为一台逻辑设备来管理和使用，实现多台设备的扩
展。智能堆叠 iStack 提升交换容量、可靠性、扩展性，堆叠后的逻辑系统共用一个 IP 地址，统一配置管理，大大降低系统运维的
成本。
 S2700 不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持 SmartLink 和 RRPP（Rapid Ring Protection Protocol，快
速环网保护协议）等增强型以太技术，可以实现毫秒级链路保护倒换，保证高可靠性的网络质量。

完善的 QoS 策略

 S2700 能基于 VLAN、MAC 地址、IP 协议、源地址、目的地址、优先级、TCP 或 UDP 端口，实现复杂流分类功能；支持
基于流的限速功能，每个端口最大支持 8 个队列，支持 WRR、SP、WRR＋SP 多种队列调度算法，有效地保证高品质的语音、视
频和数据等网络业务质量。

强大的防雷能力

 S2700 采用内置防雷的专利技术，高达 7KV 的防雷能力，能有效抵御感应雷击的过电压。在恶劣的应用环境下，甚至无法
实现有效接地的场景，也可以大大降低设备的雷击损坏率。

绿色节能设计

 S2700 功耗低，采用新一代高集成芯片和节能电路设计，均衡散热，支持空闲端口休眠；无风扇静音设计，无噪音；辐射
低，达到家用电器辐射标准，对人体无危害。

产品规格

项目S2700-9TP-SI-ACS2700-26TP-PWR-EIS2710-52P-SI
下行端口8 个 10/100Base-TX 以太网端 口24 个 10/100Base-TX 以太网端口48 个 10/100Base-TX 以太网 端口
上行端口1 个 10/100/1000Base-T 以太 网端口，  1 个复用的千兆         Combo SFP2 个 10/100/1000Base-T 以太网端 口，  2 个复用的千兆 Combo SFP4 个千兆 SFP
MAC 地址表支持 8K MAC 地址表支持删除动态 MAC 地址支持 MAC 地址老化时间可配置    支持黑洞 MAC 地址支持 8K MAC 地址表支持删除动态 MAC 地址支持 MAC 地址老化时间可配置支持基于端口的 MAC 地址学习使 能控制支持黑洞 MAC 地址支持 8K MAC 地址表支持删除动态 MAC 地址支持 MAC 地址老化时间可配置    支持黑洞 MAC 地址
VLAN 特性支持 IEEE 802.1Q  (VLAN)， 整机支持 4K 个 VLAN支持基于端口的 VLAN支持 IEEE 802.1Q  (VLAN)，  整机 支持 4K 个 VLAN支持基于端口的 VLAN支持基于 MAC 地址的 VLAN支持基于端口的 QinQ支持 IEEE 802.1Q  (VLAN)， 整机支持 4K 个 VLAN支持基于端口的 VLAN
QoS支持出端口限速支持端口限速支持出端口限速
项目S2700-9TP-SI-ACS2700-26TP-PWR-EIS2710-52P-SI
 支持每端口 4 个或 8 个优先级 队列支持根据报文 802.1p 映射到不 同队列支持 SP、WRR、SP+WRR 算 法支持每端口 4 个或 8 个优先级队列支持根据报文 802.1p 映射到不同队 列支持 SP、WRR、SP+WRR 算法支持每端口 4 个或 8 个优先级 队列支持根据报文 802.1p 映射到不 同队列支持 SP、WRR、SP+WRR 算 法
IP 路由静态路由静态路由静态路由
IPv6 特性支持 IPv6 协议支持配置静态路由支持 IPv6 协议支持配置静态路由支持 MLD v1/v2 Snooping支持 IPv6 协议支持配置静态路由
组播支持 IGMP v1/v2/v3Snooping支持基于端口的组播流速率限 制支持组播 VLAN支持可控组播支持 IGMP v1/v2/v3 Snooping支持基于端口的组播流速率限制支持 IGMP v1/v2/v3Snooping支持基于端口的组播流速率限制
可靠性支持 STP  (IEEE 802.1d)， RSTP  (IEEE 802.1w)支持 STP  (IEEE 802.1d)，  RSTP (IEEE 802.1w)和 MSTP  (IEEE   802.1s)协议，支持 RRPP 环型拓 扑和 RRPP 多实例支持 STP  (IEEE   802.1d)，   RSTP  (IEEE 802.1w)和 MSTP (IEEE 802.1s)协议
流量采样NANANA
安全&接入风暴抑制支持 AAA 认证，支持            Radius、HWTACACS 等多种 方式支持端口隔离支持多播、广播及未知单播报 文抑制支持 CPU 保护功能支持单端口最大用户数限制风暴抑制IP Source Guard支持 AAA 认证，支持 Radius、 HWTACACS 等多种方式支持 802.1X 认证，支持 MAC 认证，支持 MAC 旁路认证支持 DHCP Snooping支持端口隔离、  Sticky MAC支持 MAC 地址过滤支持多播、广播及未知单播报文抑 制支持 CPU 保护功能风暴抑制、  IP Source Guard支持 AAA 认证，支持 Radius、 HWTACACS 等多种方式支持端口隔离支持多播、广播及未知单播报文 抑制支持 CPU 保护功能支持 DHCP Snooping
防雷业务端口防雷能力：  7KV业务端口防雷能力：  7KV业务端口防雷能力：  7KV
管理支持自动配置功能支持 CLI 配置支持 Telnet 远程配置支持堆叠支持自动配置功能支持 CLI 配置支持堆叠支持自动配置功能支持 CLI 配置
项目S2700-9TP-SI-ACS2700-26TP-PWR-EIS2710-52P-SI
 支持 SNMP V1/V2C/V3支持 RMON支持 SSH V2支持 WEB 管理特性支持 Telnet 远程配置支持 SNMP V1/V2C/V3支持 RMON支持 SSH V2支持 WEB 管理特性支持 Telnet 远程配置支持 SNMP V1/V2C/V3支持 RMON支持 SSH V2支持 WEB 管理特性
互通性NANANA
环境要求   长期工作温度：  -5℃ ~ 50℃   相对湿度：  10%~90%  (无凝露)   长期工作温度：  -5℃ ~ 50℃   相对湿度：  10%~90%  (无凝露)   长期工作温度：  -5℃ ~ 50℃   相对湿度：  10%~90%  (无凝露)
电源   额定电压范围：  100~240VAC；50/60Hz   最大电压范围：  90~264VAC；50/60HzAC：   额定电压范围：  100~240VAC；50/60Hz   最大电压范围：  90~264V AC；50/60HzDC：   额定电压范围：  -48~-60V DC   最大电压范围：  -36~-72V DC   额定电压范围：  100~240VAC；50/60Hz   最大电压范围：  90~264VAC；50/60Hz
外形尺寸 mm  (宽 ×深×高)250×180×43.6442×420×43.6442×220×43.6
重量<1.4Kg<4kg  (不含电源模块)<3kg
功耗<12.8W<808W  (PoE：740W)<38W

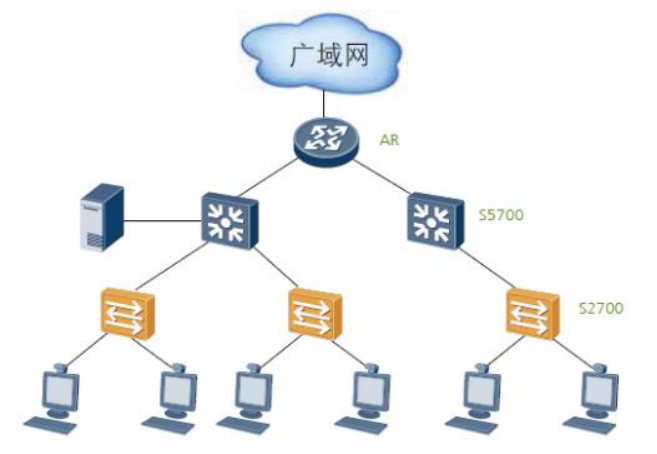

组网应用

百兆到桌面

订购信息

S2700 系列以太交换机主机选购一览表：

编码产品描述
S2700-9TP-SI-ACS2700-9TP-SI-AC  (8 个 10/100Base-TX 以太网端口，  1 个 10/100/1000Base-T 以太网端口，  1 个复用的千兆 Combo SFP，交流供电)
S2710-52P-SI-ACS2710-52P-SI-AC  (48 个 10/100Base-TX 以太网端口，  4 个千兆 SFP，交流供电)
S2700-26TP-PWR-EIS2700-26TP-PWR-EI  (24 个 10/100Base-TX 以太网端口，  2 个 10/100/1000Base-T 以太网端 口，  2 个复用的千兆 Combo SFP ，PoE+，不含电源)
电源模块500W PoE 电源模块
