产品概述
MSR2600-XS 系列路由器采用了业界最新的高性能多核处理器和 H3C 公司先进的软硬件设计技术，提供超强的业务转发能力
和极佳的网络体验效果，融合路由、交换、安全、无线等特性，满足企业灵活和一体化组网要求。该系列路由器在系统架构方面的
优势主要体现在以下几个方面：
采用业界先进的网络通信处理器，结合 H3C 公司先进的软硬件设计架构，提供卓越的业务并发处理能力。
支持路由交换一体化，内置全千兆的太网交换接口，不仅方便管理，也降低用户的投资成本。
业界专业的 H3C 智能流量调度和精细化的业务控制技术，为客户带来极佳的网络体验。
零配置部署，支持 U 盘等多种开局方式，简化网络部署复杂度，降低实施成本。
绿洲云集中管理，支持设备软件升级、配置自动下发、设备运行监控、故障告警等。
丰富的 VPN 互联技术，包括：IPSec、GRE、L2TP VPN 等，提供各种应用场景下的云网络 VPN 接入，畅享云网络服务。
MSR 2600-XS 系列多业务路由器目前产品型号为：MSR2630-XS、MSR2660-XS、MSR2680-XS；
产品特点
先进的技术支撑
采用 H3C 成熟的 Comware 网络操作系统，提供更智能的业务调度管理机制， 支持业务模块化的松耦合， 并能实现进程
和补丁的动态加载
卓越的高性能多核 CPU 处理器，极大提升多业务并发处理能力
自主创新的智能链路引擎 CUBE 技术，不仅提升了 SIC 卡的总线带宽，还可以自动灵活分配接口资源
强大的安全功能
支持基于报文五元组过滤， ASPF 状态过滤、 MAC 地址过滤、 URL 过滤、基于域防火墙、 IPS 等
多样化的 VPN 技术，包括：IPsec 、L2TP、GRE 、ADVPN、MPLS VPN ，以及多种 VPN 技术的叠加使用
终端接入安全：支持 802. 1X/Portal 认证， EAD 安全检查认证、终端 MAC 地址认证等
DDoS 攻击防范： 支持防 SYN 泛洪、 ACK 泛洪、 RST 泛洪、UDP 泛洪等攻击
设备管理安全：支持基于角色权限管理， 能够基于角色进行资源分配、用户与角色的对应， 灵活安全控制权限 支持控制平面流量限制： 支持基于已知协议类型、自定义协议报文进行流量控制和过滤
精细化业务控制
通过精细化识别和精细化控制，实现对应用层业务的限速、带宽保障、过滤等功能， 并通过精细化统计指导网络优化 支持等价链路负载分担(ECMP)和非等价链路负载分担(UCMP)， UCMP 支持根据链路带宽比例进行负载分担 支持基于终端 IP 按带宽比例负载分担，支持基于运营商地址负载分担
智能化网管
支持 Telnet/SSH、SNMP、TR069、Netconf 等多种网络管理方式
支持 EAA（内嵌自动化架构）功能，具备 TCL 和 Phython 脚本自编程能力，可对系统软硬件部件的内部事件、状态进行
监控，出现特定事件时自动执行预先定义的脚本
高可靠性
链路毫秒级快速故障侦测技术（BFD），可实现同静态路由、RIP/OSPF/BGP/ISIS 动态路由、VRRP 和接口备份的联动
网络业务质量智能检测技术（NQA），可实现同静态路由、VRRP 和接口备份的联动
支持多设备的冗余备份和负载分担（VRRP/VRRPE）
产品规格
MSR2600-XS 系列硬件规格
|
属性 |
MSR2630-XS |
MSR2660-XS |
MSR2680-XS |
|
适用带宽 |
1Gbps |
4Gbps |
6Gbps |
|
防火墙性能 |
1Gbps |
4Gbps |
6Gbps |
|
加密性能 |
400Mbps |
2Gbps |
4Gbps |
|
IPSEC VPN 隧道数 |
128 |
128 |
1000 |
|
NAT 会话数 |
25 万 |
50 万 |
100 万 |
|
带机量 |
400 |
800 |
1300 |
|
内存 |
1GB |
2GB |
4GB |
|
Flash |
256MB |
4GB |
4GB |
|
属性 |
MSR2630-XS |
MSR2660-XS |
MSR2680-XS |
|
|
USB |
1，支持 3/4G Modem 扩展 |
1*USB3.0/2.0 |
1*USB3.0/2.0 |
|
|
CON |
1 |
1 |
1 |
|
|
WAN 以太口 |
1*GE+1*GE(SFP) |
2*10GE(SFP+)+2*GE Combo |
3*10GE(SFP+)+2*GE Combo |
|
|
LAN 以太口 |
4*GE 电 |
8*GE 电(4 个可切换三层模式) |
8*GE 电(4 个可切换三层模式) |
|
|
SIC 插槽 |
2 |
/ |
2 |
|
|
最大功耗 |
30W |
36W |
54W |
|
|
电源 |
AC:100V a.c.~240V a.c.； 50Hz/60Hz |
AC:100V a.c.~240V a.c.； 50Hz/60Hz |
AC:100V a.c.~240V a.c.； 50Hz/60Hz |
|
|
机架高度(U 高) |
1 个机架高度(1RU) |
1 个机架高度(1RU) |
1 个机架高度(1RU) |
|
|
外形尺寸(W×D×H，mm) |
360×300×44.2mm |
266×161 ×43.6mm |
360×300×44.2mm |
|
|
环境温度 |
0~45℃ |
0~45℃ |
0~45℃ |
|
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
5~95% (不结露) |
|
|
EMC |
FCC Part 15 (CFR 47) CLASS A ICES-003 CLASS A VCCI-3 CLASS A VCCI-4 CLASS A |
|||
|
|
CISPR 22 CLASS EN 55022 CLASS AS/NZS CISPR22 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 |
A A CLASS A |
||
|
|
ETSI EN 300 386 EN 301 489-1 EN 301 489-17 |
|||
|
安全 |
UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1/A11 AS/NZS 60950 EN 60825-1 EN 60825-2 FDA 21 CFR Subchapter J GB 4943 |
|||
MSR2600-XS 系列软件规格
|
属性 |
功能 |
|
二层协议 |
支持 Ethernet、Ethernet II、VLAN，802.3x、802.1p、802.1Q、802.1x、STP(802.1D) 、 RSTP(802.1w) 、MSTP(802.1s) 、PPP、PPPoE Client、PPPoE Server、HDLC、FR、DDR、Modem 等 |
|
IP 服务 |
支持 TCP、UDP、IP Option、IP Unnumber 支持策略路由、Netstream、sFlow 等 支持 ECMP 支持 UCMP |
|
IP 应用 |
支持 Ping、Trace、ICMP、DHCP Server、DHCP Relay、DHCP Client、DNS client、DNS Proxy、 DDNS、UDP Helper、NTP、SNTP 等 |
|
IPv4 路由 |
静态路由 动态路由协议： RIPv1/v2、OSPFv2、BGP、IS-IS |
|
属性 |
功能 |
|
|
路由迭代 路由策略 组播路由协议： IGMPV1/V2/V3、PIM-DM、PIM-SM、MBGP、MSDP |
|
IPv6 |
支持 IPv6 ND、IPv6 PMTU、IPv6 FIB、IPv6 ACL、NAT-PT、IPv6 隧道、6PE、DS-LITE IPv6 隧道技术：手工隧道、 自动隧道、GRE 隧道、6to4、ISATAP 静态路由 动态路由协议： RIPng、OSPFv3、IS-ISv6、BGP4+ IPv6 组播协议： MLD V1/V2、PIM-DM、PIM-SM |
|
QoS |
支持 LR、Port-Based Mirroring 、Port Trust Mode，Port Priority 等 支持 CAR (Committed Access Rate) 支持 FIFO、WFQ、CBQ 等 支持 GTS (Generic Traffic Shaping) 支持流量分类 |
|
无线控制器(AC) * |
AP 管理： AP 接入、 AP 配置参数下发、 AP 版本升级、AP 重启、AP 显示 WLAN 接入、 WLAN 用户安全、 WLAN 用户接入认证、 WLAN 漫游等； |
|
语音 |
支持 FXS/FXO/E&M/VE1/VT1、支持 R2、DSS1、Q.sig、Digital E&M 等 支持 G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-Audio 等 支持丰富的语音业务、语音备份、DTMF 传输支持 RFC2833、智能拨号路由器、FXS 和 FXO 的 1:1 绑定、断电逃生、 SIP Sever 本地存活、 IVR 等 |
|
4/5G |
支持扩展 4/5G 接入，支持 NSA/SA 5G NR，TDD/FDD LTEWCDMA/HSPA+网络 |
|
安全特性 |
PORTAL、802.1x Local 认证、RBAC、Radius、Tacacs+ ASPF、ACL、FILTER、基于域防火墙、连接数限制、IPS IKE/IPSec VPN、ADVPN、GDVPN、L2TP VPN、GRE VPN NAT/NAPT、PKI、RSA、URPF 支持 DDoS 攻击防范、ARP 防攻击、URL 过滤 支持 EAD 端点准入防御功能 支持 DPI 深度报文识别， 对业务流进行限速和过滤 国密 SM1/2/3/4 算法 |
|
MPLS |
LDP、Static LSP L3VPN：跨域 MPLS VPN (Option1/2/3)、嵌套 MPLS VPN、分层 PE (HoPE)、 CE 双归属、 MCE、 多角色主机等 L2VPN： Martini、Kompella、CCC 和 SVC 方式 MPLS TE、RSVP TE |
|
可靠性 |
支持 VRRP、VRRPv3 支持基于多链路的负载分担与备份 支持 NQA 同路由、 VRRP 和接口备份的联动功能，实现端到端链路的检测与备份功能 |
|
管理与维护 |
支持 SNMP V1/V2c/V3、TR069、SYSLOG、RMON 支持 Telnet、SSHv1.5/2.0、FTP 支持 EAA 嵌入式自动化架构 支持命令行管理，文件系统管理， Dual Image NQA 支持 DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP 等协议测试 |
*MSR2660-XS 和 MSR2680-XS 暂不支持内置 AC 特性
典型组网

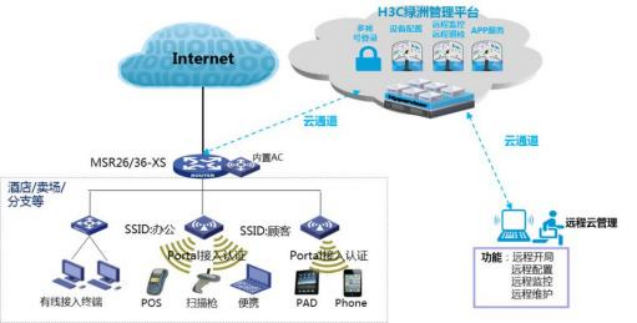

中小企事业单位或园区出口网关
MSR2600/3600-XS 系列路由器支持路由、交换、安全、无线等融合特性， 是中小企业出口网关设备的最优选择；支持应用识别 控制功能， 可以对企业内部流量进行精细化管理和控制；支持内置 AC 特性， 对企业内部部署的 AP 进行统一管理和接入， 满足有线 无线一体化组网要求。 同时可以通过绿洲云进行集中统一管理，集中部署和监控， 提高整个网络部署和管理效率。

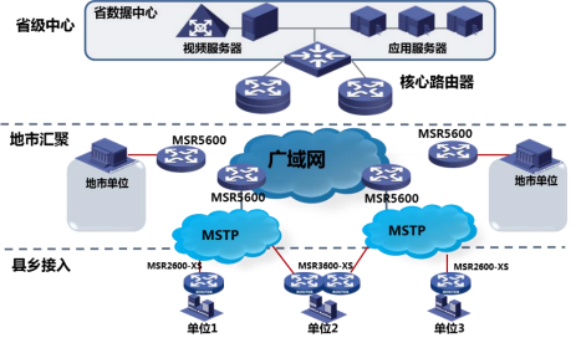

政府分支机构组网
在政府分支机构场景中， MSR56 系列路由器可以作为地市下联汇聚设备， 或者地市单位接入设备， MSR2600/3600-XS 系列路由 器可作为县乡分支单位的接入设备，如社保、街道、工商、税务等部门， MSR 系列支持防火墙，QoS、IRF、EAD 等功能，确保广域 网的可靠性和安全性。
订购信息
| 型号 | 描述 |
| MSR2630-XS | H3C MSR2630-XS 千兆综合业务网关(2GE WAN+4GE LAN) |
| MSR2660-XS | H3C MSR2660-XS 万兆综合业务网关(2*10GE(SFP+),2*GE(Combo),8*GE(RJ45)) |
| MSR2680-XS | H3C MSR2680-XS 万兆综合业务网关(3*10GE(SFP+),2*GE(Combo),8*GE(RJ45)) |
| 型号 | 描述 |
| SIC 可选模块 | |
| RT-SIC-1E1-F | 1 端口非通道化 E1 接口模块 |
| RT-SIC-2E1-F | 2 端口非通道化 E1 接口模块(需配置 2E1-F 专用线缆) |
| RT-SIC-2SAE | 2 端口增强型同/异步串口接口模块 |
| RT-SIC-4SAE | 4 端口增强型同/异步串口接口模块 |
| RT-SIC-8AS | 8 端口异步串口接口模块(需配置专用线缆) |
| RT-SIC-16AS | 16 端口异步串口SIC 接口模块(需配置专用线缆) |
| RT-SIC-4GSW | 4 端口 10/100/1000BASE-T 以太网二层交换电接口 SIC 模块 |
| RT-SIC-4GSWF | 4 端口百/千兆以太网光 L2/L3 SIC 模块 |
| RT-SIC-4G-LTE-M | 4G LTE(LTE,TD-SCDMA,WCDMA)SIC 模块 |
| RT-SIC-4G-CNDE | 4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO 全频段,双 SIM)和国密办加密(不 包含加密模块)SIC 模块 |
| RT-SIC-D4G-CNDE | 双 4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO 全频段,双 SIM)和国密办加密 (不包含加密模块)SIC 模块 |
……
