产品概述
随着网络信息化技术的飞速发展，中小企业深刻感受到电子商务所带来的巨大市场空间与信息化办公给中小企业带来的便捷和
高效，越来越多的中小企业在着手构建或扩建自己的办公网络的同时，对网络设备的特性也提出一些要求，其主要体现在以下几个
方面：
网络流量精细化控制需求：出口网关设备在有高带宽、性能和可靠性的基础之上，更加关注对网络流量进行精细化识
别，管理和控制，从而提升员工的办公效率和出口带宽的利用率；
网络易于管理需求：传统的命令行+WEB 的管理方式已经不适用移动互联网的发展趋势，网络设备能够通过手机 APP 和
云平台管理，降低网络管理的成本和复杂度成为中小企业客户的迫切需求；
有线无线一体化需求：随着移动办公和移动终端应用的普及，建设 WLAN 网络成为中小企业必然选择，而专业的
AC+FIT AP 无线组网架构需要部署单独的 AC 设备，既增加成本又增加网络复杂度，如何将有线网络和无线网络高效融
合，成为企业网络建设重点需求；
面临这种机遇和挑战，H3C 公司依靠十多年对网络的深入理解以及扎实技术的积累，开发了 MSR860-XS 系列路由器。MSR860-
XS 系列路由器主要具有如下特点：
云简管理平台：配合云简云管理平台，企业无需自己搭建专业的管理服务器和软件，即可享用专业的网络管理和运维服
务，极大降低企业用户网络管理的投资成本，同时提高网络运维管理体验；
精细化网络流量管理：支持千种以上 PC 和手机常见应用的识别，进而对网络流量进行精细化监控和管理，如：限速、过
滤、保障带宽等，为企业客户提供更完美的上网体验；
内置 AC：MSR860-XS 集成 AC 管理功能，可对 H3C 公司的 AP 设备进行统一管理，有效地将有线网络和无线网络融为一
体，降低网络投资成本和组网复杂度；
MSR860-XS 系列产品能在最小的投资范围内为企业网络提供一体化的综合解决方案，充分地满足未来业务扩展和管理等多元
化应用需求，符合企业 IT 建设的现状与趋势。
MSR860-XS 系列路由器包括如下产品：MSR860-6EI-XS、MSR860-6HI-XS；
产品特点
云简管理平台
配合云简管理平台，企业无需自己搭建专业的管理服务器和软件，即可享用专业的网络管理和运维服务，极大降低企业
用户网络管理的难度，同时提高网络运维管理体验
出众的业务并发处理能力
采用业界先进的网络通信处理器，结合 H3C 公司先进的软硬件技术，提供超众的业务并发处理能力和极佳的网络体验
转发性能
MSR860-6EI-XS：200Kpps
MSR860-6HI-XS：300Kpps
NAT 会话数：25 万条
建议带机量
MSR860-6EI-XS：150-250
MSR860-6HI-XS：250-350
精细化流量控制能力
精细化应用识别和控制，支持近千种 PC 和手机常见应用的识别和控制，如：IM 类应用、流媒体类应用、股票理财
类、游戏类应用、P2P 类应用进行识别，对识别的应用流量进行过滤和限速
支持 URL 过滤，网站黑白名单，关键字模糊匹配
业务智能选路通过非对称链路负载分担、流量智能负载分担等技术，可在不同场景下实现广域网带宽资源的充分利用，
支持基于带宽比例的负载分担、基于用户和用户组的负载分担和基于业务和应用的负载分担
丰富的网络安全防范措施
支持本地 PPPoE 认证、Portal 认证等接入控制功能
多样化的防火墙功能：支持包过滤防火墙、状态防火墙、基于域的防火墙等
全方位的内置防攻击手段：支持各种 ARP 防攻击，单包攻击、扫描攻击、泛洪攻击等防范手段，支持流量统计辅助攻
击防范
支持基于广域网的端点准入防御功能（EAD）
完备的 VPN 网络构建能力
支持丰富和全面的 VPN 技术，包括 IPsec VPN、L2TP VPN、GRE VPN、ADVPN（Auto Discovery VPN）、SSL VPN
和 GDVPN（Group Domain VPN）
支持多种应用场景下的 VPN 组网：
IPSec over GRE，支持分支与总部之间运行动态路由协议和动态学习网络拓扑，既解决了分支与总部之间大量静态路由
配置的复杂性，同时也保证了分支与总部之间业务数据的安全性
L2TP over IPSec，在客户端和网络设备之间建立安全的二层隧道，远程办公或者出差人员可方便安全地接入到企业内部
网络
GRE over IPSec，支持分支网络使用动态地址或者私网地址与总部网关建立 VPN 隧道，在保证业务数据安全的同时，
还可运行动态路由协议和自动学习网络拓扑
IPSec 隧道模式，支持通过 IPSec 隧道直接运行动态路由协议和动态学习网络拓扑，提高了网络带宽的利用效率
ADVPN，支持分支与分支、分支与总部之间的互联的 VPN 组网，VPN 隧道由中心设备统一管理，同时还增加了基于用
户名和密码的认证机制，使设备的配置和维护更加灵活和简单
GDVPN，实现了密钥和安全策略的集中管理，在安全得到保证的同时，提高了网络转发效率，增强了网络扩展性并简
化了管理
SSL VPN，支持 HTTP、TCP 和 IP 代理等多种方式，客户端直接使用浏览器即可以安全地访问到企业内部网络资源
产品规格
硬件规格
| 属性 | MSR860-6EI-XS | MSR860-6HI-XS |
| 带机量 | 150-250 | 250-350 |
| 适用带宽 | 500Mbps | 1Gbps |
| 加密性能 | 200Mbps | 300Mbps |
| IPSEC VPN 隧道数 | 128 | 128 |
| NAT 会话数 | 25 万 | 25 万 |
| 带机量 | 150-250 | 250-350 |
| 内存 | 1GB | 1GB |
| USB2.0 | / | 1 |
| CON | 1 | 1 |
| WAN 以太口 | 2GE | 2GE(1Combo) |
| LAN 以太口 | 4GE(可全部切换为 WAN) | 4GE(可全部切换为 WAN) |
| 最大功耗 | 20W | 20W |
| AC 电源 | 额定范围：100~240V 50/60Hz | 额定范围：100~240V 50/60Hz |
| 外形尺寸(W×D×H，mm) | 440×225×44 | 440×225×44 |
| 环境温度 | 0~45℃ | 0~45℃ |
| 环境相对湿度 | 5~95% (不结露) | 5~95% (不结露) |
备注：带机量和适用带宽是在特定环境下的综合评估推荐值，基于现场实际环境的不同可能会有所差异
软件规格
| 属性 | 功能 |
| 二层协议 | 支持 Ethernet，Ethernet II，VLAN (VLAN-BASED PORT VLAN，802.1p，802.1Q，802.1x， STP(802.1D) ，RSTP(802.1w)，MSTP(802.1s)，PPP、PPPOE Client、PPPOE Server、DDR、 Modem 等 |
| IP 服务 | 支持单播转发/组播转发， TCP，UDP，IP Option，IP Unnumber，策略路由， Netstream，sFlow 等支持 ECMP |
| 属性 | 功能 |
| 支持 UCMP | |
| IP 应用 | 支持 Ping、Trace、ICMP，DHCP Server 、DHCP Relay、DHCP Client， DNS client，DNSProxy，DDNS，UDP Helper，NTP 、SNTP 等 |
| IPv4 路由 | 静态路由动态路由协议： RIPv1/v2、OSPFv2、BGP、IS-IS路由迭代路由策略ECMP (等价多路径)组播路由协议： IGMPV1/V2/V3，PIM-DM，PIM-SM，MBGP，MSDP |
| IPv6 | 支持 IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL，NAT-PT，IPv6 隧道， 6PE、DS-LITE； IPv6 隧道技术：手工隧道，自动隧道， GRE 隧道， 6to4，ISATAP静态路由动态路由协议： RIPng，OSPFv3，IS-ISv6，BGP4+IPv6 组播协议： MLD V1/V2，PIM-DM，PIM-SM |
| QoS | 支持 LR、Port-Based Mirroring 、Port Trust Mode，Port Priority 等支持 CAR (Committed Access Rate)支持 FIFO、WFQ、CBQ 等支持 GTS (Generic Traffic Shaping)支持流量分类 |
| 安全特性 | 支持 URL 过滤，网站黑白名单，关键字模糊匹配 |
| 支持千种以上 PC 和手机常见应用的识别和控制，如：IM 类应用： QQ、微信、 Skype 、MSN 等；流媒体类应用：百度视频、斗鱼 TV、酷狗音乐、优酷、 QQ 音乐等；股票理财类：大满贯、大智慧、腾讯自选股、同花顺等；游戏类应用：暗黑西游记、穿越火线、大话西游 3 、QQ 游戏等；P2P 类应用进行识别：迅雷、迅雷看看、 Bittorrent、电驴等；支持对识别的应用流量进行过滤和限速 | |
| PORTAL，802.1xLocal 认证， RBAC、Radius，TacacsASPF，ACL，FILTER、连接数限制IKE，IPSecADVPNL2TP，NAT/NAPT，PKI，RSA，SSH v1.5/2.0， URPF，GRE支持 ARP 防攻击支持 EAD 端点准入防御功能VxLAN | |
| MPLS | 协议： LDP、Static LSPL3VPN：跨域 MPLS VPN (Option1/2/3)、嵌套 MPLS VPN、分层 PE (HoPE)、 CE 双归属、 MCE、 多角色主机等L2VPN： Martini、Kompella、CCC 和 SVC 方式MPLS TE、RSVP TE |
| 可靠性 | 支持 VRRP、VRRPv3支持基于带宽的负载分担与备份支持基于用户(IP 地址)的负载分担与备份支持 NQA 同路由、 VRRP 和接口备份的联动功能，实现端到端链路的检测与备份功能 |
| 管理与维护 | 支持 WEB 管理页面支持云简管理平台远程管理支持 SNMP V1/V2c/V3，MIB，SYSLOG，RMON支持命令行管理，文件系统管理， Dual Image支持 DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP 等协 议测试支持 console 口登录，支持 telnet (VTY)登录，支持 SSH 登录，支持 FTP 登录 |
典型组网

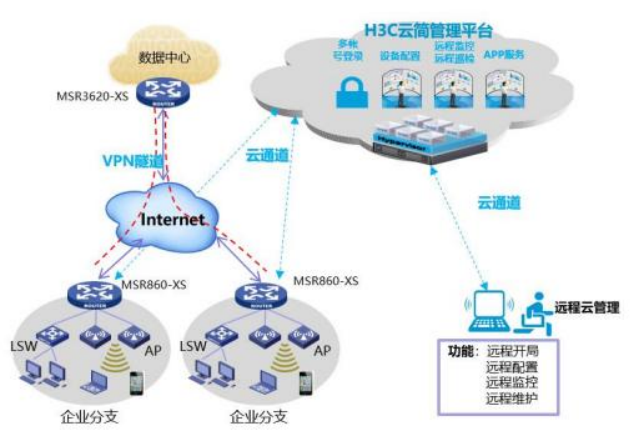

商业连锁企业组网
MSR3620-XS 可以做为总部 HUB 设备，支持高性能 VPN 加密能力，MSR860-XS 产品是其分支及营业网点最理想的产品，网 点只需要部署 1 台设备就可以满足安全、无线、路由器、交换等网络需求， 简化网络部署和管理； 并且可以通过云简云进行集中统 一管理，集中部署和监控 VPN 业务， 提高整个网络部署和管理效率。
MSR860-XS 系列设备是一个路由交换一体化的网关，内置多个以太网 WAN 接口， 可同时接多条相同或者不同运营商
线路进行负载分担
MSR860-XS 系列支持通过云简管理平台进行智能网络管理和运维，降低网络管理成本和提供网络管理体验；
订购信息
| 型号 | 描述 |
| MSR860-6EI-XS | H3C MSR860-6EI-XS 千兆综合业务网关(2GE WAN,4GE LAN/WAN,云简平台管理) |
| MSR860-6HI-XS | H3C MSR860-6HI-XS 千兆综合业务网关(2GE WAN(1Combo),4GE LAN/WAN,云简 平台管理) |
